勇士4U 8槽CPCI通讯计算平台

CPCI-PE4800

产品介绍
技术规格
应用案例
相关文档

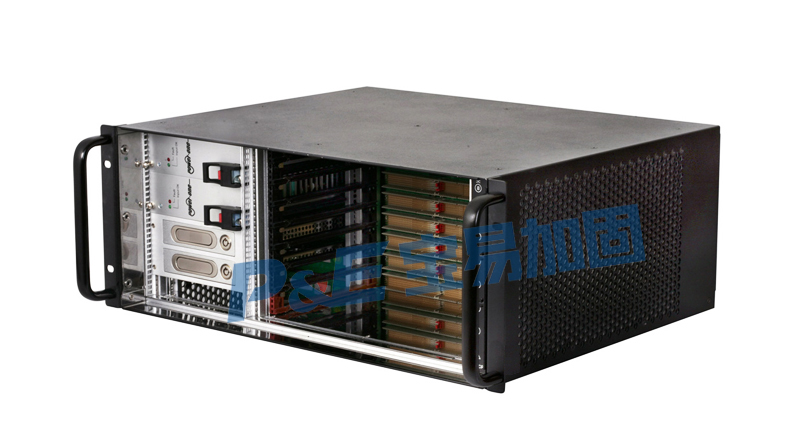

CPCI-PE4800是一款4U 8槽19" 标准上架式CompactPCI机箱，支持1个系统槽、7个扩展槽，支持前后插卡，符合PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16规范。可插拔风扇模块，从右到左吹风式散热设计，进风口安装防尘网，更换方便。

产品集成系统监控模块ISM以及存储位，提供一个高可靠性、高稳定性、高容量的CPCI通讯计算平台。该产品适用、于通讯、语音增值、视讯、军工、测控等多个领域

● 4U 8槽19"标准上架式CompactPCI系统平台

● 1个系统槽、7个扩展槽，兼容32/64bit、33/66 MHz，支持Rear I/O

● 2个2.5""可插拔硬盘托架，1个PICMG2.9系统监控模块ISM

● 1+1 250W 3U8HP CPCI冗余电源, 兼容AC/DC输入

● 5个80mm轴心风扇，从右到左吹风式散热设计

机箱结构：		尺寸： 481.7mm(W) x 177.8mm(H) x 362.6mm(D)
		6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm）
		2个2.5"可插拔硬盘托架，1个智能监控模块
		不锈钢金属箱体，黑色喷漆工艺
背板：		背板CPC-9108B：
		1个系统槽、7个扩展槽，32/64bit、33/66 MHz CompactPCI总线，支持Rear I/O
		2 个 3U 8HP CPCI 电源位,兼容PICMG2.0、PICMG2.1规范
		背板CPC-9108H：
		1个系统槽、7个扩展槽，32/64bit、33/66 MHz CompactPCI总线，支持Rear I/O
		2 个 3U 8HP CPCI 电源位,兼容PICMG2.0、PICMG2.1、PICMG2.5规范
		背板(CPC-9108HP)：
		1个系统槽，6个PICMG2.5节点槽，1个交换槽，支持32/64bit、33/66 MHz CompactPCI总线以及GbE交换总线，支持Rear I/O
		2 个 3U 8HP CPCI 电源位,兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16规范
系统散热：		从右到左吹风式散热设计
系统散热：		5个80mm轴心风扇，4800rmp，最大风速7.8m/s
系统电源：		2 个250W 3U CPCI 电源，100 ～ 240V AC 输入，可选配直流输入
系统电源：		1+1冗余备份，具有过压、过流、短路保护电路以及均流功能
环境规格：		工作温度： -5℃～55℃
		存储温度：-45℃～85℃
		相对湿度：5%～90% 非凝结
		MTBF > 50,000 hours
		MTTR < 0.5 hours
机械规格：		安全性：满足GB4943的基本要求
		EMC：无线电骚扰限值符合GB9254-1998标准A 级
		抗扰度符合GB/T 17618-1998标准A 级
		抗振动：5-17Hz/1mm振幅，17-200Hz/1g 加速度
		抗冲击：10g加速度，11ms 周期
兼容规范：		PICMG 2.0 R3.0 CompactPCI Specification
		PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
		PICMG 2.5 R1.0 CompactPCI Computer Telephone Specification
		PICMG 2.9 R1.0 CompactPCI Management Specification
		PICMG 2.11 R1.0 CompactPCI Power Interface Specification
		PICMG 2.16 R1.0 CompactPCI Packet Switching Backplane Specification
